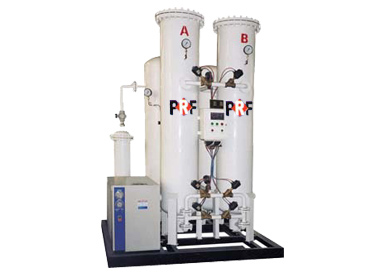

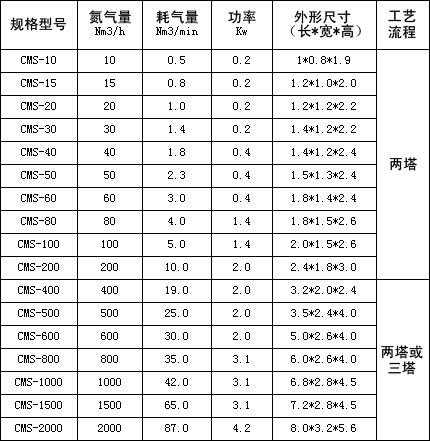

变压吸附分子筛制氮机(简称psa制氮机)是采用(psa)专用分子筛为吸附材料,根据变压吸附原理来制取氮气的设备。 在常温低压的条件下,利用氧气和氮气分子直径的大小差异,在分子筛相中形成吸附量和吸速率的差异,通过计算机测控其工作时序,从而获得高纯度的氮气。 原 理: 原料压缩空气经气源净化系统除去油雾、及水份等杂质后进入由二只填装有分子筛的吸附塔(psa组件),其中一只处于吸附状态,空气中的o2等杂质被吸附,从塔顶流出的即为高纯度的氮气;同时另一只完成吸附的塔体迅速排空,脱除已吸附的o2等杂质,由计算机控制循环进行,连续供气。 jy/cms系列分子筛制氮机由压缩空气源、气源净化系统,变压吸附氧氮分离组件及自动控制和纯度监测等部分组成。 高性能的psa制氮专用分子筛,独特的分子筛装填、自动压紧技术,切换阀门,独特的工艺流程,精致美观的外形。结合计算机全自动测控系统,创造了jy/cms系列制氮机。 主要技术参数: 氮气产量: 1~2000nm3/h 氮气纯度:98~99.99% 氮气露点:≤-40℃ 氮气压力: 0.15~1.0mpa

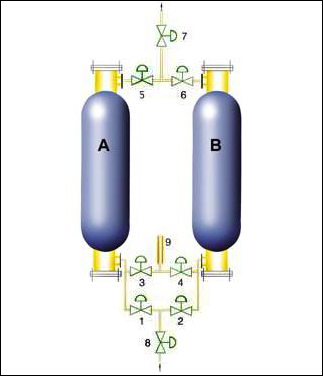

1、a塔进气阀 2、b塔进气阀 3、a塔放空阀 4、b塔放空阀 5、a塔出气阀 6、b塔出气阀 7、氮气出口阀 8、空气进气阀 9、排气消声器 工艺流程说明: 经过空气预处理系统处理后的洁净空气由8#,1#阀进入a塔,经a塔内的分子筛吸附后由5#,7#流出氮气,同时4#打开,b塔进行再生,当b塔再生完成后切换成b塔吸附,a塔再生,依此循环
